Line disappears when adding error bars #2159

Open
@jonathan-g

Description

@jonathan-g

When I plot a geom_line() and then add a geom_errorbar(), the line disappears. If I put the geom_errorbar() first, and then add the line, both appear.

Reprex

library(tidyverse)
library(plotly)
#>
#> Attaching package: 'plotly'
#> The following object is masked from 'package:ggplot2':
#>
#>     last_plot
#> The following object is masked from 'package:stats':
#>
#>     filter
#> The following object is masked from 'package:graphics':
#>
#>     layout

## create data set
data <- tibble(
  x = 1:10,
  y = 1.5 * x + 2,
  ymax = y + 0.25,
  ymin = y - 0.25
)

## plot data with line and error bars
p1 <- ggplot(data, aes(x = x, y = y, ymin = ymin, ymax = ymax)) +
  geom_line() +
  geom_errorbar()

p2 <- ggplot(data, aes(x = x, y = y, ymin = ymin, ymax = ymax)) +
  geom_errorbar() +
  geom_line()

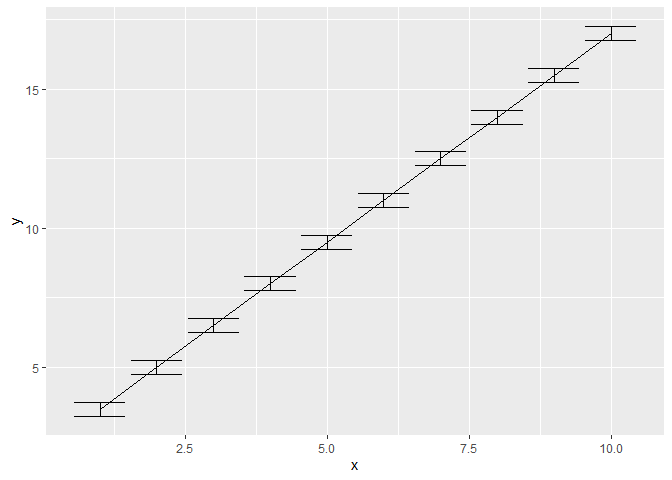

## ggplot version (shows line with error bars)
p1

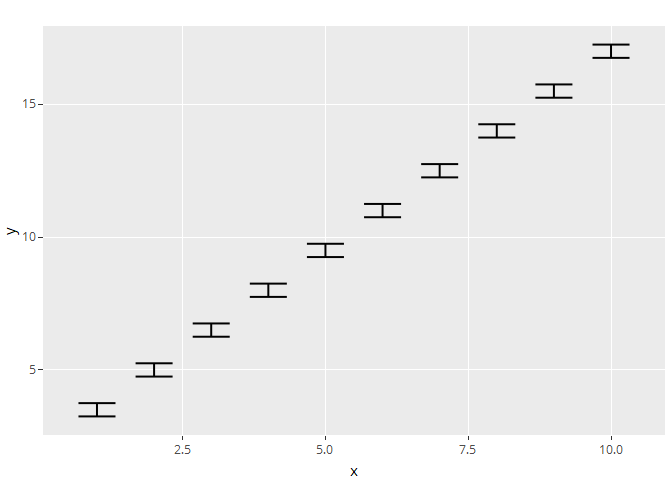

## plotly version (line is missing)
ggplotly(p1)

## alternate ggplot version (line and error bars)
p2

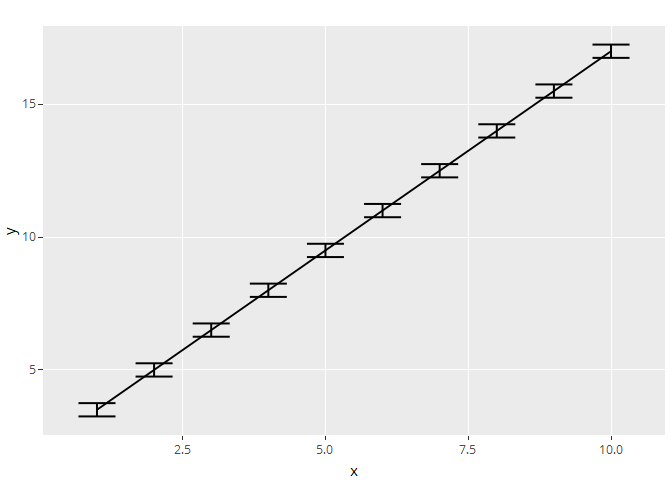

## alternate plotly version (shows line and error bars)
ggplotly(p2)

Created on 2022-07-11 by the reprex package (v2.0.1)

Session info
sessioninfo::session_info()
#> ─ Session info ───────────────────────────────────────────────────────────────
#>  setting  value
#>  version  R version 4.2.0 (2022-04-22 ucrt)
#>  os       Windows 10 x64 (build 19044)
#>  system   x86_64, mingw32
#>  ui       RTerm
#>  language (EN)
#>  collate  English_United States.utf8
#>  ctype    English_United States.utf8
#>  tz       America/Chicago
#>  date     2022-07-11
#>  pandoc   2.18 @ C:/Users/Jonathan/AppData/Local/Pandoc/ (via rmarkdown)
#>
#> ─ Packages ───────────────────────────────────────────────────────────────────
#>  package     * version     date (UTC) lib source
#>  assertthat    0.2.1       2019-03-21 [1] CRAN (R 4.2.0)
#>  backports     1.4.1       2021-12-13 [1] CRAN (R 4.2.0)
#>  broom         1.0.0       2022-07-01 [1] CRAN (R 4.2.0)
#>  callr         3.7.0       2021-04-20 [1] CRAN (R 4.2.0)
#>  cellranger    1.1.0       2016-07-27 [1] CRAN (R 4.2.0)
#>  cli           3.3.0       2022-04-25 [1] CRAN (R 4.2.0)
#>  colorspace    2.0-3       2022-02-21 [1] CRAN (R 4.2.0)
#>  crayon        1.5.1       2022-03-26 [1] CRAN (R 4.2.0)
#>  crosstalk     1.2.0       2021-11-04 [1] CRAN (R 4.2.0)
#>  curl          4.3.2       2021-06-23 [1] CRAN (R 4.2.0)
#>  data.table    1.14.2      2021-09-27 [1] CRAN (R 4.2.0)
#>  DBI           1.1.3       2022-06-18 [1] CRAN (R 4.2.0)
#>  dbplyr        2.2.1       2022-06-27 [1] CRAN (R 4.2.1)
#>  digest        0.6.29      2021-12-01 [1] CRAN (R 4.2.0)
#>  dplyr       * 1.0.9       2022-04-28 [1] CRAN (R 4.2.0)
#>  ellipsis      0.3.2       2021-04-29 [1] CRAN (R 4.2.0)
#>  evaluate      0.15        2022-02-18 [1] CRAN (R 4.2.0)
#>  fansi         1.0.3       2022-03-24 [1] CRAN (R 4.2.0)
#>  farver        2.1.1       2022-07-06 [1] CRAN (R 4.2.1)
#>  fastmap       1.1.0       2021-01-25 [1] CRAN (R 4.2.0)
#>  forcats     * 0.5.1       2021-01-27 [1] CRAN (R 4.2.0)
#>  fs            1.5.2       2021-12-08 [1] CRAN (R 4.2.0)
#>  generics      0.1.3       2022-07-05 [1] CRAN (R 4.2.1)
#>  ggplot2     * 3.3.6       2022-05-03 [1] CRAN (R 4.2.0)
#>  glue          1.6.2       2022-02-24 [1] CRAN (R 4.2.0)
#>  gtable        0.3.0       2019-03-25 [1] CRAN (R 4.2.0)
#>  haven         2.5.0       2022-04-15 [1] CRAN (R 4.2.0)
#>  highr         0.9         2021-04-16 [1] CRAN (R 4.2.0)
#>  hms           1.1.1       2021-09-26 [1] CRAN (R 4.2.0)
#>  htmltools     0.5.2       2021-08-25 [1] CRAN (R 4.2.0)
#>  htmlwidgets   1.5.4       2021-09-08 [1] CRAN (R 4.2.0)
#>  httr          1.4.3       2022-05-04 [1] CRAN (R 4.2.0)
#>  jsonlite      1.8.0       2022-02-22 [1] CRAN (R 4.2.0)
#>  knitr         1.39        2022-04-26 [1] CRAN (R 4.2.0)
#>  labeling      0.4.2       2020-10-20 [1] CRAN (R 4.2.0)
#>  lazyeval      0.2.2       2019-03-15 [1] CRAN (R 4.2.0)
#>  lifecycle     1.0.1       2021-09-24 [1] CRAN (R 4.2.0)
#>  lubridate     1.8.0       2021-10-07 [1] CRAN (R 4.2.0)
#>  magrittr      2.0.3       2022-03-30 [1] CRAN (R 4.2.0)
#>  mime          0.12        2021-09-28 [1] CRAN (R 4.2.0)
#>  modelr        0.1.8       2020-05-19 [1] CRAN (R 4.2.0)
#>  munsell       0.5.0       2018-06-12 [1] CRAN (R 4.2.0)
#>  pillar        1.7.0       2022-02-01 [1] CRAN (R 4.2.0)
#>  pkgconfig     2.0.3       2019-09-22 [1] CRAN (R 4.2.0)
#>  plotly      * 4.10.0      2021-10-09 [1] CRAN (R 4.2.0)
#>  processx      3.7.0       2022-07-07 [1] CRAN (R 4.2.1)
#>  ps            1.7.1       2022-06-18 [1] CRAN (R 4.2.0)
#>  purrr       * 0.3.4       2020-04-17 [1] CRAN (R 4.2.0)
#>  R.cache       0.15.0      2021-04-30 [1] CRAN (R 4.2.0)
#>  R.methodsS3   1.8.2       2022-06-13 [1] CRAN (R 4.2.0)
#>  R.oo          1.25.0      2022-06-12 [1] CRAN (R 4.2.0)
#>  R.utils       2.12.0      2022-06-28 [1] CRAN (R 4.2.1)
#>  R6            2.5.1       2021-08-19 [1] CRAN (R 4.2.0)
#>  readr       * 2.1.2       2022-01-30 [1] CRAN (R 4.2.0)
#>  readxl        1.4.0       2022-03-28 [1] CRAN (R 4.2.0)
#>  reprex        2.0.1       2021-08-05 [1] CRAN (R 4.2.0)
#>  rlang         1.0.3       2022-06-27 [1] CRAN (R 4.2.1)
#>  rmarkdown     2.14.1.9000 2022-05-05 [1] local
#>  rstudioapi    0.13.0-9000 2022-04-24 [1] Github (rstudio/rstudioapi@6b67a15)
#>  rvest         1.0.2       2021-10-16 [1] CRAN (R 4.2.0)
#>  scales        1.2.0       2022-04-13 [1] CRAN (R 4.2.0)
#>  sessioninfo   1.2.2       2021-12-06 [1] CRAN (R 4.2.0)
#>  stringi       1.7.8       2022-07-11 [1] CRAN (R 4.2.0)
#>  stringr     * 1.4.0       2019-02-10 [1] CRAN (R 4.2.0)
#>  styler        1.7.0       2022-03-13 [1] CRAN (R 4.2.0)
#>  tibble      * 3.1.7       2022-05-03 [1] CRAN (R 4.2.0)
#>  tidyr       * 1.2.0       2022-02-01 [1] CRAN (R 4.2.0)
#>  tidyselect    1.1.2       2022-02-21 [1] CRAN (R 4.2.0)
#>  tidyverse   * 1.3.1       2021-04-15 [1] CRAN (R 4.2.0)
#>  tzdb          0.3.0       2022-03-28 [1] CRAN (R 4.2.0)
#>  utf8          1.2.2       2021-07-24 [1] CRAN (R 4.2.0)
#>  vctrs         0.4.1       2022-04-13 [1] CRAN (R 4.2.0)
#>  viridisLite   0.4.0       2021-04-13 [1] CRAN (R 4.2.0)
#>  webshot       0.5.3       2022-04-14 [1] CRAN (R 4.2.0)
#>  withr         2.5.0       2022-03-03 [1] CRAN (R 4.2.0)
#>  xfun          0.31        2022-05-10 [1] CRAN (R 4.2.0)
#>  xml2          1.3.3       2021-11-30 [1] CRAN (R 4.2.0)
#>  yaml          2.3.5       2022-02-21 [1] CRAN (R 4.2.0)
#>
#>  [1] C:/Users/Jonathan/AppData/Local/R/win-library/4.2
#>  [2] C:/Program Files/R/R-4.2.0/library
#>
#> ──────────────────────────────────────────────────────────────────────────────
